01 什么是氮化硅陶瓷

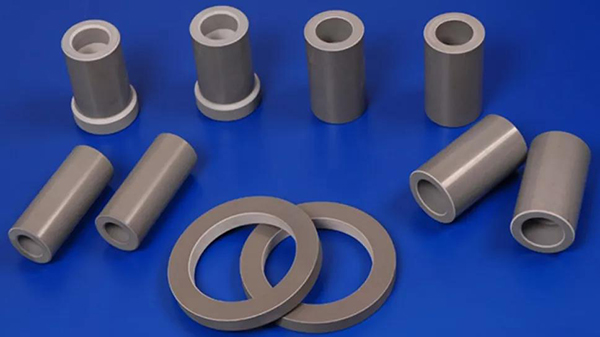

氮化硅陶瓷，是一種燒結時不收縮的無機材料陶瓷。它具有高強度、低密度、耐高溫等性質。最早由單質硅(Si)與氮?dú)?N₂)或氨(NH₃)直接反應制得，被用作碳化硅(SiC)耐火材料的結合劑。

最早的氮化硅陶瓷于1955年由Si粉坯體氮化反應制得。隨著氮化硅陶瓷優良力學性能、熱學性能、化學穩定性與生物相容性的發現，以及粉體制備技術，燒結設備、技術的進一步發展，氮化硅陶瓷逐漸被應用于機械加工、汽車、航空航天、電子電路、穿戴等領域。

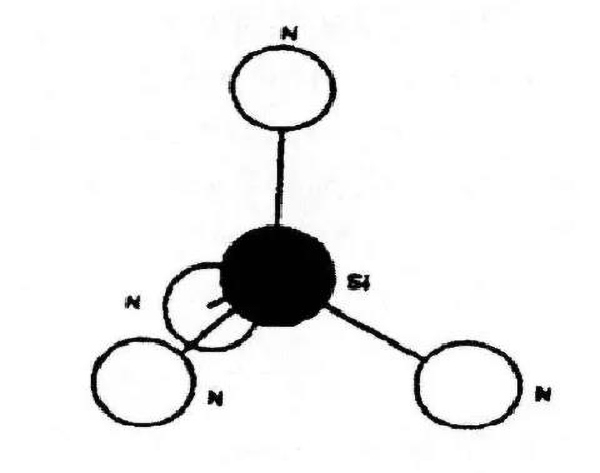

Si₃N₄ 陶瓷是一種共價鍵化合物，以[ SiN₄ ]^4-四面體為結構單元，硅原子位于四面體的中心，四面體的四個頂點位置被氮原子占據，然后以每三個四面體共用一個原子的形式，在三維空間不斷重復延伸，最終形成網絡結構。

02 氮化硅陶瓷的制備

氮化硅粉體的制備

◆固相反應法

(1)硅粉直接氮化法：

原料：純度較高的硅粉和氮?dú)饣虬睔?/span>

化學方程式：3Si+2N₂→Si₃N₄

                    3Si+4NH₃→Si₃N₄+6H₂

工藝要點：硅粉中 Fe、O、Ca 等雜質<2%，加熱溫度≤1400℃，需注意硅粉粒度以及 N2的純度；1200~1300℃時 α-Si₃N₄含量高，但產物較為粗大，需后加工，易混入雜質

(2)碳熱還原二氧化硅法自蔓延法（SHS）

方法1：

原料：二氧化碳硅、碳粉和氮?dú)?/span>

化學方程式：3SiO₂+6C+2N₂→Si₃N₄+6CO

工藝要點：工藝操作簡單，α-Si₃N₄含量相對較高，顆粒比較細

方法2：

原料：硅粉和氮?dú)?/span>

化學方程式：3Si+2N₂→Si₃N₄

工藝要點：產物的純度高，節能，合成反應時間短，產物燒結活性高

◆液相反應法(熱分解法)

原料：氯化硅、氨氣、己烷

化學方程式：SiCl₄+6NH₃→Si(NH)₂+ 4NH₄Cl

                    3Si(NH)2→Si₃N₄＋2NH₃

                    3Si(NH₂)₄→Si₃N₄＋8NH₃

工藝要點：該法反應速度快，可在較短的時間內獲得氮化硅粉體

◆氣相反應法(高溫氣相反應法（CVD))

原料：SiCl₄或SiH₄和NH₃

化學方程式：3SiH₄+4NH₃→Si₃N₄+12H₂

工藝要點：限于實驗室規模研究，Si₃N₄粉末雖高純、超細，但α相含量很少，生產率很低

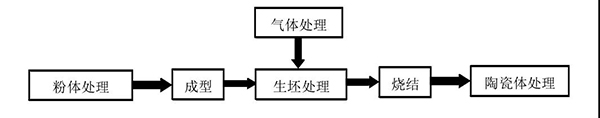

       03 氮化硅陶瓷的制備

◆反應燒結法(RS)

采用一般成型法，先將硅粉或硅粉與氮化硅粉的混合粉末壓制成所需形狀的生坯，在氮化爐中以1200℃進行預氮化，預氮化后的生坯已具有一定的強度，可以進行機械加工。最后在1400℃(硅熔點的溫度)以上再一次燒結，得到尺寸變化很小的產品。此時產品不需研磨加工即可使用。

優點：收縮率低，適用于制備形狀復雜，尺寸精確的零件，成本低

缺點：氮化時間長，強度低，氣孔率較高

◆熱壓燒結法(HPS)

將Si₃N₄粉末和燒結助劑（如MgO、Al₂O₃、MgF₂、CeO₂、Fe₂O₃等），在1916 MPa以上的壓強和1600 ℃以上的溫度進行燒結。在熱壓燒結過程中，從單軸方向邊加壓邊加熱，使成型和燒結同時完成，可使材料加速重排和致密化。若在1400~1500℃高溫條件下，對Si3N4陶瓷材料進行預氧化處理，可在陶瓷材料表面上形成Si₂N₂O相，它能顯著提高Si₃N₄陶瓷的耐氧化性和高溫強度。

優點：制備的Si₃N₄陶瓷力學性能比其它工藝燒結的Si3N4優異，密度大、強度高、制備周期短

缺點：制造成本高、燒結設備復雜、燒結收縮率大，產品形狀單一

◆常壓燒結法(PLS)

在提高燒結氮?dú)夥諌毫Ψ矫?，利用Si3N4分解溫度升高的性質，在1700~1800℃溫度范圍內進行常壓燒結后，再在1800~2000℃溫度范圍內進行氣壓燒結。采用氣壓能促進Si₃N₄ 陶瓷組織致密化，從而提高陶瓷的強度。

優點：密度大、強度高

缺點：成本高、燒結設備復雜

◆氣壓燒結法(GPS)

在1~10MPa氣壓下，2000℃左右溫度下對氮化硅進行燒結。高的氮?dú)鈮阂种屏说璧母邷胤纸?。此方法燒結溫度略高于其它燒結方法，在添加較少燒結助劑情況下，也能促進 Si₃N₄晶粒生長，最終制備得到的樣品是長柱狀晶粒陶瓷，其致密度大，強度高。

優點：致密度大，強度高，耐磨性好，可制造形狀復雜的制品，適合大規模生產

缺點：工藝條件相對較難控

◆放電等離子燒結法

放電等離子燒結法升溫速率快、燒結溫度高以及加熱均勻，可實現致密燒結體的快速燒結，這種方法對于高熱導率氮化硅陶瓷燒結制備過程的影響較小，在燒結后依然需要長時間的高溫?zé)崽幚韥?lái)獲得晶粒生長較好的氮化硅陶瓷材料。

優點：操作簡單，技術要求低，燒結速度快

缺點：設備投資大，單爐產量小

◆微波燒結法

微波燒結法最大特點是其獨特的加熱機理。微波直接與物質粒子(分子、離子)相互作用，利用微波具有的特殊波段與材料的基本細微結構耦合而產生熱量，材料的介質損耗使其材料整體加熱至燒結溫度而實現致密化的方法。因?yàn)樗臉O快加熱速度，有利于提高致密化速度，而且能夠有效的抑制晶粒的生長，同時也能得到常規燒結方法所不能得到的陶瓷產品。

優點：加熱速率快，效率高

缺點：設備昂貴

【文章來源于先進陶瓷材料】
